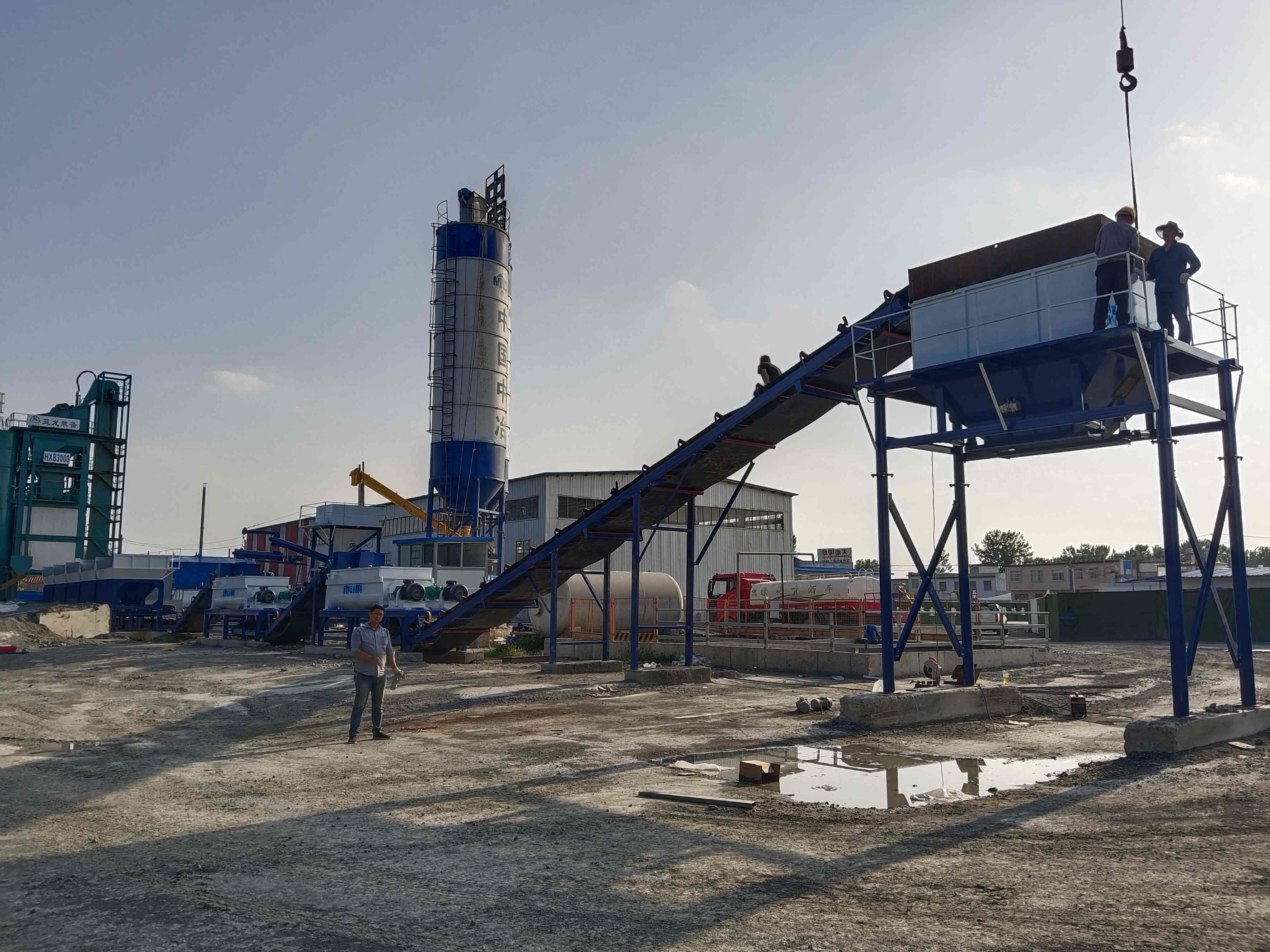

Cây trộn đất ổn định di động không có nền tảng là một loại thiết bị trộn tiên tiến được phát triển để vận chuyển thuận tiện và khu vực làm việc di động nhỏ.
Nó có thể trộn xi măng và đất ổn định, đất ổn định bằng vôi, đất ổn định bằng sỏi và các vật liệu ổn định cơ sở khác, có thể giúp khách hàng tiết kiệm chi phí không cần thiết.
Nhà máy đặc biệt phù hợp với việc xây dựng di động đường sắt, đường cao tốc, cầu và các dự án khác với một lượng đất ổn định tương đối nhỏ.
Bên cạnh đó, Clear Road Mobile Stabilized Soil Mixing Plant có hoạt động đơn giản, năng suất cao và tiêu thụ năng lượng thấp.hoặc tùy chỉnh đặc biệt theo nhu cầu thực tế.
Việc giới thiệu máy trộn đất ổn định di động không có nền tảng và silo xi măng ngang:
Cỗ máy trộn ổn định bằng nước di động không có nền tảng áp dụng khái niệm thiết kế nhỏ gọn và bố trí hợp lý, làm giảm đáng kể diện tích làm việc của thiết bị.,cài đặt, gỡ lỗi, và bảo trì dễ dàng.Loại nhà máy này có độ nhạy cao cảm biến áp suất thép không gỉ mà là với ít rung và tín hiệu ổn định tốt hơn so với cảm biến bản lề truyền thốngNó được trang bị quy mô lô để đảm bảo đo chính xác hơn so với ổ đĩa phía trước. đơn vị cân dây đai bao gồm chuyển đổi tần số và máy tính chuyên nghiệp,cùng với phương pháp bù đắp đo lường linh hoạt và chính xác làm cho các thành phần tổng hợp chính xác hơn. Đường dây thắt lưng vá được áp dụng để tránh tác động đến cảm biến cân khi các bên tường ép với các tảng cát.được chứng nhận bởi Cục Giám sát Kỹ thuật và phù hợp với việc xây dựng các cơ sở phụ như đường bộNó có thể cắt giảm chi phí và tạo ra lợi ích kinh tế cao hơn.
Việc giới thiệu các thiết bị hỗn hợp đất ổn định di động không có nền tảng và silo xi măng dọc:
Các silo có thiết kế niêm phong Quadruple để ngăn ngừa rò rỉ bùn từ đầu trục, có thể cung cấp hiệu quả cao và ít mất mát và dễ dàng cài đặt và bảo trì.Giao diện vận hành máy và hiệu suất làm việc được thiết kế để được nhân bản hơn và đáng tin cậy, có thể hoạt động ổn định trong nhiều môi trường khủng khiếp khác nhau.chuyển động khuấy động mạnhBộ thiết bị này có thể được lắp ráp tại chỗ mà không cần gỡ lỗi do mức độ tự động hóa cao, khả năng cơ động mạnh,hoạt động đơn giản và ổn định tốtCấu trúc là vững chắc trong khi bố trí không gian là nhỏ gọn và hợp lý, đảm bảo cả tính linh hoạt và năng lực sản xuất.Với diện tích chiếm đóng nhỏ hơn và tương đối dễ dàng di chuyển giữa các trang web, trạm ổn định nước di động có thể giảm đáng kể số lượng kỹ thuật cơ bản.
Thông số kỹ thuật:
Các thông số hiệu suất chính của YWDJ600,500,400,300 thiết bị trộn đất ổn định di động không có nền tảng:
| Mô hình tham số | YWDJ300 | YWDJ400 | YWDJ500 | YWDJ600 |
| Tỷ lệ sản xuất | 300t/h | 400t/h | 500t/h | 600t/h |
| Phương pháp đo | Đo bằng máy tính | Đo bằng máy tính | Đo bằng máy tính | Đo bằng máy tính |
| Phương pháp điều chỉnh | Tần số | Tần số | Tần số | Tần số |
| Phương pháp kiểm soát | Tự động hóa | Tự động hóa | Tự động hóa | Tự động hóa |
| Độ chính xác cân (gộp) | ± 2% | ± 2% | ± 2% | ± 2% |
| Độ chính xác cân (vật liệu bột) | ± 0,5% | ± 0,5% | ± 0,5% | ± 0,5% |
| Tỷ lệ giám sát | 90KW | 100KW | 130KW | 140KW |
| Tổng trọng lượng | 24t | 24t | 26t | 26t |
| Tổng công suất | 90KW | 100KW | 130KW | 140KW |
YWDJ500-600YWDJ500-600 máy trộn đất ổn định di độngBiểu mục cấu hình bảng
| Số | Tên phần | Thông số kỹ thuật | số lượng | địa điểm xuất xứ | Nhận xét | |
| 1 | Máy hoàn chỉnh |
|
Máy đệm tổng hợp,tHe tấm sắt của silo sản phẩm hoàn thành áp dụng 5mm, các kênh thép của conveyor dây chuyền nghiêng áp dụng số 18, hopper tổng hợp và chân của máy trộn áp dụng 20 I chùms, và dây đai nghiêng áp dụng dây đai nylon. Thẻ được làm bằng 200 * 200 I chùm tia.
|
|||
| 2 |
Hệ thống phân phối tổng hợp
|
Máy chở tập hợp |
8m3 Bảng sắt áp dụng mô hình 5 mm |
3 | Beian, Shandong | Chiều rộng của ống nhấp: 3200mm |
|
Thiết bị rung
|
1.1KW | 3 | Xinxiang, Henan | |||
| Chảo lưới | Lọc gia cố | 3 | Beian, Shandong | |||
| Cân đai |
Độ chính xác đo ±0,5-1% |
3 | Beian, Shandong | |||
| Vòng xoay thang dây đai | 4KW | 2 | Zibo, Shandong | |||
| 5.5KW | 1 | |||||
| Cảm biến áp suất | 150kg | 3 | Bengbu, Anhui | |||
| Máy đo đai dây đai | φ89×780 | 1 bộ | Beian, Shandong | |||
| Máy đo đai dây đai | φ89×740 | 1 bộ | Beian, Shandong | |||
| 3 |
Cung cấp bột hệ thống |
Thùng bột | 70 ¢ 100T | 1 | Phong cách ngang | |
| Loại bỏ bụi | Thùng đập | 1 | Beian, Shandong | |||
| Van cổng | 800×800 | 4 | Beian, Shandong | |||
| Vòng tay van cổng | 320 | 8 | Beian, Shandong | |||
| Máy vận chuyển vít | φ325 ×3600mm | 2 | Beian, Shandong | |||
| Động cơ vít | 7.5KW | 2 | Beian, Shandong | |||
| Sợi dây thép | φ6-10m | 1 | Beian, Shandong | |||
| Túi vải | φ325 | 2 | Beian, Shandong | |||
| Thang đo điện tử vít | Φ325×1400mm | 1 | Beian, Shandong | |||
| Động cơ cân điện tử | 4KW | 1 | Beian, Shandong | |||
| Vòng xoắn ốc tốc độ cao | 11KW 6,2m | 1 | Jinan Mikosi | |||
| 4 | Hệ thống điều khiển | Phòng điều khiển | 1 |
Phương pháp kiểm soát: điều khiển bằng máy tính, |
||
| 5 |
hệ thống cung cấp nước
|
Máy bơm chìm | 2.2KW | 1 | Zibo, Shandong |
Chế độ nước: Chuyển đổi tần số |
| Dòng chảy bơm | 40m3/h | 1 | Beian, Shandong | |||
| Đường ống và phụ kiện | 1 | Weifang, Shandong | ||||
| 6 | Phần khuấy | Máy pha trộn | 1 | Beian, Shandong |
Loại máy chủ: Đường dây liên tục ép hai trục |
|
| Mbệnh nhân | 30KW | 2 | Nhà máy động cơ số 1 | |||
| Lưỡi dao | Vật liệu chống mòn bằng hợp kim mangan cao | 56 | Weifang, Shandong | |||
| Rgiáo viên | ZLY180 | 2 | Zibo, Shandong | |||
| 7 | Phần lưu trữ | Máy vận chuyển dây chuyền nghiêng |
Xu hướng lắp đặt Q=30° thép kênh khung[18] |
1 | Beian, Shandong |
Động cơ Doumen Phương pháp: Lũ khí
Thùng lưu trữ Độ cao xả: 3100mm
|
| Động cơ trống | 50100-15KW-2.5 | 1 | Zibo, Shandong | |||
|
1000x5-21.5m ((những dây đai nylon) | 1 | Hebei | |||
| Đường dây chuyền vận chuyển dây chuyền | φ89×375 | 1 bộ | Beian, Shandong | |||
| Đường dây chuyền vận chuyển dây chuyền | φ89 × 1150 | 1 bộ | Beian, Shandong | |||
| Máy hoạt động ngang | 1 bộ | Beian, Shandong | ||||
| Thùng lưu trữ cuối cùng |
5m3 (đã tích lũy) Bảng sắt áp dụng mô hình 5mm |
1 | Beian, Shandong | |||
| Thiết bị rung | 0.5KW | 1 | Xinxiang, Henan | |||
| Chuông điện | 1 | Beian, Shandong | ||||
| 8 | Hệ thống không khí | Van điện từ | 4V310 | 2 | Zhejiang | |
| Động cơ | Y132S1-2-5.5KWB3 | 1 | Beian, Shandong | |||
| Máy nén không khí | 0.67/7-5.5KW | 1 | ||||
|
Xăng khí
|
100×250 | 2 | ||||
| 9 | Hệ thống điều khiển điện | Các thành phần điện tử | 1 | Chint Delixi |
Thiết bị điện là tùy chọn sử dụng kết nối liên lạc 485 |
|
| Hệ thống điều khiển | 1 | Beian, Shandong | ||||
| Máy tính chủ | 1 | Lenovo | ||||
| Màn hình | 1 | Lenovo | ||||
| Máy biến đổi | 3.7kw | 2 | ||||
| Máy biến đổi | 5.5kw7.5kw | 2 | ||||
| 11 | Phụ kiện ngẫu nhiên | Các công cụ cụ thể | 1 | Beian, Shandong | ||
| Hướng dẫn | 1 | Beian, Shandong | ||||
| Sơ đồ mạch | 1 | Beian, Shandong | ||||
| Giấy chứng nhận | 1 | Beian, Shandong | ||||
Lưu ý: 1 Do cải tiến kỹ thuật,các bộ phận được mua có thể thay đổi nguồn gốc và mô hình các thông số kỹ thuật, nhưng các chức năng không tệ hơn các chức năng hiện có;
2 Người mua cần chuẩn bị các thiết bị sau: nền tảng bê tông của trạm trộn,nguồn cung cấp điện cho tủ phân phối điện của trạm trộn và nguồn lưu trữ nước của trạm trộn; dầu cơ khí cần thiết cho thiết bị, và hệ thống bảo vệ sét cần thiết trong trạm trộn.
CácCỗ máy trộn đất ổn định di độnglà hoàn hảo cho những người cần cung cấp vật liệu cơ bản trong các dự án xây dựng của họ, chẳng hạn như đường cao tốc, đường phố, sân bay và sân vận động.Thiết bị tiên tiến này có khả năng sử dụng một loạt các thành phần nguyên liệu thô như vôi nhanh chất lượng caoCác sản phẩm của nó là một loạt các vật liệu cơ bản bao gồm sỏi ổn định bằng xi măng, vật liệu ổn định bằng đất vôi và bê tông nén.Trộn các thành phần đồng đều, các vật liệu cơ bản được tạo ra có tỷ lệ chính xác và tinh khiết, làm cho chúng lý tưởng cho xây dựng kỹ thuật.
Nhà máy trộn đất di động của chúng tôi cung cấp một loạt các hỗ trợ kỹ thuật và dịch vụ, bao gồm:
