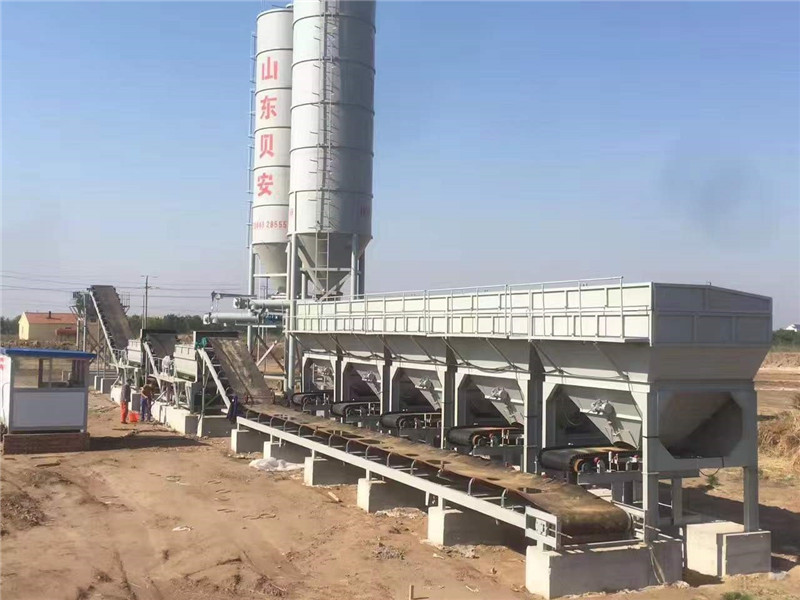

Trạm trộn đất ổn định là một thiết bị xây dựng đường tiên tiến và đáng tin cậy được thiết kế để sản xuất đất ổn định với các tỷ lệ xi măng, cát, sỏi và các chất phụ gia khác.Trạm trộn này được trang bị máy trộn cưỡng bức hai trục có thể trộn các thành phần vật liệu ở tốc độ cao và cung cấp hỗn hợp đồng nhất của đất ổn định trong thời gian chu kỳ ngắn.Nó cũng được trang bị một máy trộn cốt liệu để chứa 3-6 mét khối vật liệu, cũng như dải trọng lượng xi măng từ 0-500kg và dải trọng lượng phụ gia từ 0-50kg.Quá trình trộn chỉ mất 60 giây để hoàn thành, làm cho nó trở thành một giải pháp hiệu quả cao và tiết kiệm chi phí để trộn đất ổn định.
Các thông số hiệu suất chính của nhà máy trộn đất ổn định loại WDJ300.400.500.600.700.800:
| tham số mô hình | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Năng suất | 300 tấn/giờ | 400 tấn/giờ | 500 tấn/giờ | 600 tấn/giờ | 700 tấn/giờ | 800 tấn/giờ |
| Phương pháp đo | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa |
| phương pháp điều chỉnh | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi |
| chế độ điều khiển | tự động | tự động | tự động | tự động | tự động | tự động |
| Cân độ chính xác (tổng hợp) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Cân độ chính xác (bột) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Công suất động cơ chính | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Tổng khối lượng | 24t | 24t | 27t | 27t | 30t | 30t |
| Tổng công suất | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800kiểuĐ.bảng cấu hình nhà máy trộn đất ổn định được đo bằng máy tính và kiểm soát tốc độ tần số
| KHÔNG. | Phần tên | đặc điểm kỹ thuật | Số lượng | Nguồn gốc | Nhận xét | ||
| 1 | Máy hoàn chỉnh |
6, Hình thức lắp ráp: loại có thể tháo rời 7, Diện tích:55m*15m 8, Cấu hình: Bốn phễu và hai thùng (loại đai trung gian trộn thứ cấp) |
Phễu tổng hợp, tấm sắt thùng thành phẩm sử dụng 5 mm, máy đai phẳng, thép kênh máy đai nghiêng sử dụng thép 18; phễu tổng hợp, chân máy trộn sử dụng dầm chữ I 20,.Đai phẳng và đai nghiêng sử dụng đai nylon.
|
||||
| 2 |
hệ thống trộn tổng hợp
|
phễu tổng hợp | Tấm sắt 14m³ sử dụng 5mm | 4 | Beian, Sơn Đông |
Loại kết hợp: Thành phần thùng đơn Chiều rộng phễu: 3300mm Phễu tổng hợp có vách ngăn |
|
| máy rung | 1.1KW | 4 | Tân Hương Hà Nam | ||||
| màn hình lưới |
Màn hình gia cố lưới
|
4 | Beian, Sơn Đông | ||||
| quy mô vành đai | Cân chính xác ± 0,5-1% | 4 | Beian, Sơn Đông | ||||
| Trống cân đai | 4KW | 4 |
Truy Bác sơn đông |
||||
| cảm biến áp suất | 150Kg | 4 | bạng phụ an huy | ||||
| Con lăn mang cân đai | φ89×1080 | 1 năm | Beian, Sơn Đông | ||||
| Con lăn mang cân đai | φ89×1040 | 1 năm | Beian, Sơn Đông | ||||
| Ròng rọc đai áp lực | 1 | Beian, Sơn Đông | |||||
| Máy đai định lượng Khung | thép kênh [18 | 1 | Beian, Sơn Đông | ||||
| ròng rọc cơ giới | 50120－22KW－2.5 | 1 | Beian, Sơn Đông | ||||
| vành đai phẳng | Đai nylon 1200×5－39,3m | 1 | Hà Bắc | ||||
| Con lăn vận chuyển máy đai | φ89×455 | 1 bộ | Beian, Sơn Đông | ||||
| Con lăn vận chuyển máy đai | φ89×1350 | 1 bộ | Beian, Sơn Đông | ||||
| cuộn dọc | 1 bộ | Beian, Sơn Đông | |||||
| 3 | Hệ thống cung cấp bột | Hệ thống cấp liệu Thùng đựng bột | 80-100 | 2 | Beian, Sơn Đông | ||
| Phủi bụi | Không có | 0 | không bắt buộc | ||||
| van cổng | 800×800 | 2 | Beian, Sơn Đông | ||||
| Tay quay van cổng | 320 | 4 | Beian, Sơn Đông | ||||
| băng tải trục vít | φ325×2700mm | 2 | Beian, Sơn Đông | ||||
| động cơ xoắn ốc | 7,5KW | 2 | Beian, Sơn Đông | ||||
| dây thép | φ6－10米 | 2 | Beian, Sơn Đông | ||||
| túi vải | φ325 | 4 | Beian, Sơn Đông | ||||
| Cân điện tử xoắn ốc | Φ325×1400mm | 2 | Beian, Sơn Đông | ||||
| Động cơ cân điện tử | 4KW | 2 | Beian, Sơn Đông | ||||
| Cảm biến căng thẳng hiện tại | 500Kg | 2 |
băng đô, an huy |
||||
| 4 | Phòng phẫu thuật | Phòng điều khiển | 1 |
băng đô, an huy |
Chế độ điều khiển: điều khiển máy tính
|
||
| Máy điều hòa | 1.2HP (loại làm mát và sưởi ấm) | 1 | |||||
| 5 | hệ thống cấp nước | bơm chìm | 3KW | 1 | Truy Bác , Sơn Đông | chế độ kiểm soát nước: điều chỉnh tốc độ tần số | |
| Lưu lượng máy bơm nước | 40m³/giờ | 1 | Beian , Sơn Đông | ||||
| 6 | thiết bị trộn | máy trộn | 2 | Beian , Sơn Đông |
loại máy: Trục ngang đôi mạnh mẽ loại liên tục, động cơ đôi |
||
| động cơ đôi | 55KW×2 | 4 | Khai Nguyên | ||||
| Lưỡi | 高锰合金耐磨材质 | 68*2 | Duy Phường, Sơn Đông | ||||
| Bộ giảm tốc | ZLY200 | 4 | Truy Bác, Sơn Đông | ||||
| 7 | Thiết bị lưu trữ | Máy đai nghiêng |
Độ nghiêng lắp đặt Q=18° Kênh khung: thép [18 |
1 | Beian, Sơn Đông |
Truyền động cửa phễu Phương pháp: Khí nén
thùng chứa Dỡ cao: 3700m |
|
| trống truyền động điện | 50120－30KW－2.5 | 1 | Truy Bác, Sơn Đông | ||||
| đai phẳng hình khuyên | Đai nylon 1200×5－39,3m | 1 | Hà Bắc | ||||
| Con lăn vận chuyển máy đai | φ89×455 | 1 năm | Beian, Sơn Đông | ||||
| Con lăn vận chuyển máy đai | φ89×1350 | 1 năm | Beian, Sơn Đông | ||||
| cuộn dọc | 1 năm | Beian, Sơn Đông | |||||
| Thùng lưu trữ cuối cùng | Tấm sắt 10m³ (xếp chồng lên nhau) sử dụng 5mm | 1 | Beian, Sơn Đông | ||||
| máy rung | 1.1KW | 1 | Tân Hương, Hà Nam | ||||
| chuông điện | 1 | Beian, Sơn Đông | |||||
| số 8 | Hệ thống mạch không khí | Van điện từ | 4V310 | 2 | chiết giang | ||
| động cơ | Y132S1－2－5.5KWB3 | 1 | Beian, Sơn Đông | ||||
| Máy nén khí | 0,67/7－5,5KW | 1 | |||||
| xi lanh khí | 100×250 | 4 | |||||
| 9 | Hệ thống điều khiển điện | Thành phần điện tử | 1 | Chint Dexie |
Các thành phần điện có thể là tùy chọn; Thông qua kết nối truyền thông 485 |
||
| Hệ thống điều khiển | 1 | Beian , Sơn Đông | |||||
| Máy tính chủ | 1 | lenovo | |||||
| Màn hình | 1 | lenovo | |||||
| biến tần | 3,7kw | 4 | Hải Lý Pù | ||||
| biến tần | 7,5kw | 2 | Hải Lý Pù | ||||
| 10 |
vành đai trung gian
|
Con lăn mang đai | φ89×455 | 1 bộ | Beian, Sơn Đông | ||
| Con lăn mang đai | φ89×1350 | 1 bộ | Beian, Sơn Đông | ||||
| Thắt lưng | Đai nylon 1200×5－19,4m | 1 | Beian, Sơn Đông | ||||
| trống truyền động điện | 50120－22KW6－2.5 | 1 | Beian, Sơn Đông | ||||
| 11 | tệp đính kèm | Những công cụ đặc biệt | 1 | Beian, Sơn Đông | |||
| hướng dẫn sử dụng | 1 | Beian, Sơn Đông | |||||
| Giấy chứng nhận phù hợp | 1 | Beian, Sơn Đông | |||||
Lưu ý: 1 Do cải tiến kỹ thuật, nguồn gốc của các bộ phận đã mua và mô hình các thông số kỹ thuật có thể thay đổi, nhưng các chức năng không kém hơn các bộ phận hiện có;
2 Bên mua cần chuẩn bị các phương tiện sau: móng bê tông của trạm trộn, nguồn cấp cho tủ phân phối điện của trạm trộn và nguồn chứa nước của trạm trộn;dầu cơ học cần thiết cho thiết bị và hệ thống chống sét cần thiết trong trạm trộn.
Trạm trộn đất ổn định vôi là một loại thiết bị xây dựng đường bộ, được sử dụng rộng rãi để xây dựng vỉa hè và nền móng.Máy được trang bị hệ thống điều khiển PLC, công suất cao, chu trình trộn nhanh và máy trộn cốt liệu công suất lớn, là giải pháp hoàn hảo cho các dự án xây dựng đường bộ.Nó có thể được sử dụng để trộn đất ổn định bằng vôi và tạo ra đất ổn định với các đặc tính khác nhau.Công suất của trạm trộn đất ổn định này là từ 50-400 tấn/h và chu kỳ trộn chỉ 60 giây.Máy trộn cốt liệu có thể chứa tới 3-6m³.Với hệ thống điều khiển PLC tiên tiến, nó có thể kiểm soát chính xác việc sản xuất đất ổn định và đảm bảo chất lượng của sản phẩm cuối cùng.Ngoài ra, thiết kế và vận hành thân thiện với người dùng giúp vận hành trạm trộn đất ổn định dễ dàng và hiệu quả.
Hỗ trợ kỹ thuật và dịch vụ cho Trạm trộn đất ổn định bao gồm:
A1: Trạm trộn đất ổn định là một loại thiết bị để sản xuất đất ổn định bằng xi măng, vôi, tro bay, v.v. Nó chủ yếu bao gồm hệ thống trộn, hệ thống trộn tổng hợp, hệ thống cân xi măng, hệ thống cân nước, hệ thống cân phụ gia, trộn hệ thống vận chuyển và hệ thống điều khiển.
Câu 2: Ưu điểm của Trạm trộn đất ổn định là gì?
A2: Ưu điểm của Trạm trộn đất ổn định bao gồm hiệu quả cao, độ ổn định tốt, vận hành dễ dàng, chi phí thấp và chất lượng cao của thành phẩm.
Câu 3: Các thành phần của Trạm trộn đất ổn định là gì?
A3: Các thành phần của Trạm trộn đất ổn định bao gồm hệ thống trộn, hệ thống trộn cốt liệu, hệ thống cân xi măng, hệ thống cân nước, hệ thống cân phụ gia, hệ thống vận chuyển trộn và hệ thống điều khiển.
Q4: Những vật liệu nào có thể được tạo ra với Trạm trộn đất ổn định?
A4: Trạm trộn đất ổn định có thể được sử dụng để làm đất ổn định bằng xi măng, vôi, tro bay, v.v.
Câu 5: Công suất của Trạm trộn đất ổn định là bao nhiêu?
A5: Công suất của Trạm trộn đất ổn định lên tới 80-100m3/h.
