Trạm trộn đất ổn định cho xi măng đường cao tốc Cân chính xác WDJ600

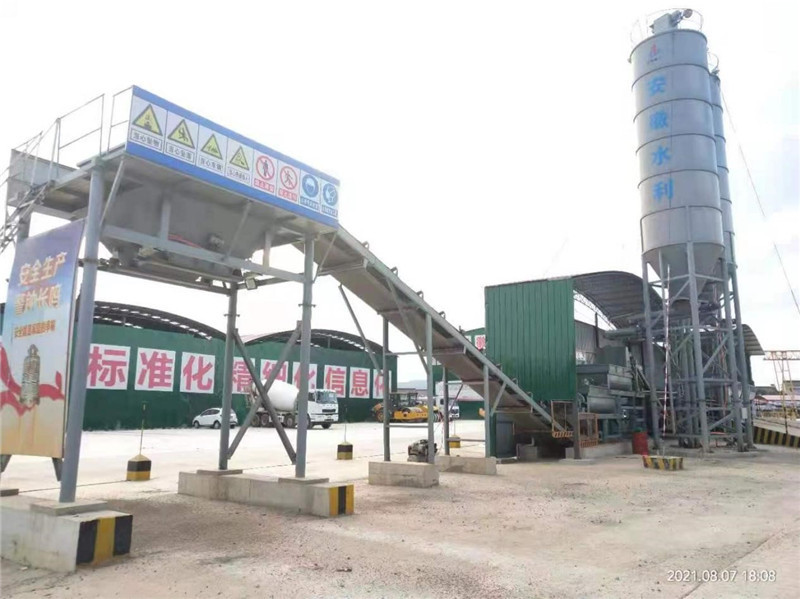

Trạm trộn đất ổn định sê-ri WDJ được thiết kế đặc biệt để trộn liên tục vật liệu nền đường.Thiết bị hiện đại này được phát triển dựa trên những lợi thế của nhà máy trộn đất ổn định liên tục từ cả trong và ngoài nước, do đó đảm bảo hiệu suất kỹ thuật chất lượng hàng đầu.
Nhà máy trộn đất ổn định sê-ri WBZ từ công ty chúng tôi cung cấp một mức giá cạnh tranh.Nó được thiết kế đặc biệt để đáp ứng nhu cầu về vật liệu gốc cho đường cao tốc cấp cao, đường đô thị, sân bay, bến cảng, sân thể thao và các cơ sở khác.Nó được thiết kế với công nghệ đầu tiên thuộc loại này từ các nguồn trong nước và quốc tế.
Máy có thể sử dụng nhiều loại nguyên liệu thô để sản xuất các loại vật liệu cơ bản khác nhau, bao gồm cát và sỏi ổn định xi măng, vật liệu cơ bản ổn định đất xám và bê tông chịu nén.Với tỷ lệ chính xác và trộn đều, các vật liệu do máy sản xuất đáp ứng các tiêu chuẩn xây dựng tương ứng của chính phủ.
Các thông số hiệu suất chính của nhà máy trộn đất ổn định loại WDJ300.400.500.600.700.800:
| tham số mô hình | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Năng suất | 300 tấn/giờ | 400 tấn/giờ | 500 tấn/giờ | 600 tấn/giờ | 700 tấn/giờ | 800 tấn/giờ |
| Phương pháp đo | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa | vi tính hóa |
| phương pháp điều chỉnh | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi | Điều khiển tốc độ tần số thay đổi |
| chế độ điều khiển | tự động | tự động | tự động | tự động | tự động | tự động |
| Cân độ chính xác (tổng hợp) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Cân độ chính xác (bột) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Công suất động cơ chính | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Tổng khối lượng | 24t | 24t | 27t | 27t | 30t | 30t |
| Tổng công suất | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ600D loạimáy tính đo lườngd và bảng cấu hình phụ của nhà máy trộn đất ổn định được kiểm soát tốc độ tần số
| KHÔNG. | Phần tên | đặc điểm kỹ thuật | Số lượng | Nguồn gốc | Nhận xét | ||
| 1 | Máy hoàn chỉnh |
6, Hình thức lắp ráp: loại có thể tháo rời 7, Diện tích: 50m * 15m 8 Cấu hình: Bốn phễu và hai thùng (loại chồng chất trộn thứ cấp động cơ kép) |
Phễu tổng hợp, tấm sắt thùng thành phẩm sử dụng 5 mm, máy đai phẳng, thép kênh máy đai nghiêng sử dụng thép 18; phễu tổng hợp, chân máy trộn sử dụng dầm chữ I 20,.Đai phẳng và đai nghiêng sử dụng đai nylon. .
|
||||
| 2 |
hệ thống trộn tổng hợp
|
phễu tổng hợp | Tấm sắt 12m³ sử dụng 5mm | 4 | Beian, Sơn Đông |
Loại kết hợp: Thành phần thùng đơn Chiều rộng phễu: 3300mm |
|
| máy rung | 1.1KW | 4 | Tân Hương Hà Nam | ||||
| màn hình lưới |
Màn hình gia cố lưới
|
4 | Beian, Sơn Đông | ||||
| quy mô vành đai | Cân chính xác ± 0,5-1% | 4 | Beian, Sơn Đông | ||||
| Trống cân đai | 4KW | 4 |
Truy Bác sơn đông |
||||
| cảm biến áp suất | 150Kg | 4 | bạng phụ an huy | ||||
| Con lăn mang cân đai | φ89×1080 | 1 bộ | Beian, Sơn Đông | ||||
| Con lăn mang cân đai | φ89×1040 | 1 bộ | Beian, Sơn Đông | ||||
| Ròng rọc đai áp lực | 1 | Beian, Sơn Đông | |||||
| Máy đai định lượng Khung | thép kênh [18 | 1 | Beian, Sơn Đông | ||||
| ròng rọc cơ giới | 50100－15KW－2,5 | 1 | Beian, Sơn Đông | ||||
| vành đai phẳng | Đai nylon 1000×5－47,5m | 1 | Hà Bắc | ||||
| Con lăn vận chuyển máy đai | φ89×375 | 1 bộ | Beian, Sơn Đông | ||||
| Con lăn vận chuyển máy đai | φ89×1150 | 1 bộ | Beian, Sơn Đông | ||||
| thanh dọc | 1 bộ | Beian, Sơn Đông | |||||
| 3 | Hệ thống cung cấp bột | Hệ thống cấp liệu Thùng đựng bột | 80—100T | 2 | Beian, Sơn Đông | ||
| Phủi bụi | Không có | không bắt buộc | |||||
| van cổng | 800×800 | 2 | Beian, Sơn Đông | ||||
| Tay quay van cổng | 320 | 4 | Beian, Sơn Đông | ||||
| băng tải trục vít | φ325×2700mm | 2 | Beian, Sơn Đông | ||||
| động cơ xoắn ốc | 5,5KW | 2 | Beian, Sơn Đông | ||||
| dây thép | φ6－10m | 2 | Beian, Sơn Đông | ||||
| túi vải | φ325 | 4 | Beian, Sơn Đông | ||||
| Cân điện tử xoắn ốc | Φ325×1400mm | 2 | Beian, Sơn Đông | ||||
| Động cơ cân điện tử | 4KW | 2 | Beian, Sơn Đông | ||||
| Cảm biến căng thẳng hiện tại | 500Kg | 2 |
băng đô, an huy |
||||
| 4 | Phòng phẫu thuật | Phòng điều khiển | 1 | Beian, Sơn Đông |
Chế độ điều khiển: điều khiển máy tính
|
||
| Đèn LED | 1 | Beian, Sơn Đông | |||||
| Máy điều hòa | 1HP (loại làm mát và sưởi ấm) | 1 | |||||
| ổ cắm | 1 | thương hiệu nổi tiếng | |||||
| 5 | hệ thống cấp nước | bơm chìm | 2.2KW | 1 | Truy Bác , Sơn Đông | chế độ kiểm soát nước: điều chỉnh tần số | |
| Lưu lượng máy bơm nước | 40m³/giờ | 1 | Beian , Sơn Đông | ||||
| Đường ống và phụ kiện | 1 | Duy Phường, Sơn Đông | |||||
| 6 | thiết bị trộn | máy trộn | 2 | Beian , Sơn Đông |
loại máy: Trục ngang đôi mạnh mẽ loại liên tục |
||
| động cơ đôi | 37KW | 4 | động cơ | ||||
| Lưỡi | Vật liệu chống mài mòn hợp kim mangan cao | 60*2 | Duy Phường, Sơn Đông | ||||
| Bộ giảm tốc | ZLY180 | 4 | Truy Bác, Sơn Đông | ||||
| 7 | Thiết bị lưu trữ | Máy đai nghiêng |
Độ nghiêng lắp đặt Q=18° Kênh khung: thép [18 |
1 | Beian , Sơn Đông |
Truyền động cửa phễu Phương pháp: Khí nén
thùng chứa Dỡ cao: 3700mm |
|
| trống truyền động điện | 50100－18.5KW－2.5 | 1 | Truy Bác, Sơn Đông | ||||
| đai phẳng hình khuyên | Đai nylon 1000×4－38m | 1 | Hà Bắc | ||||
| Con lăn vận chuyển máy đai | φ89×375 | 1 bộ | Beian , Sơn Đông | ||||
| Con lăn vận chuyển máy đai | φ89×1150 | 1 bộ | Beian , Sơn Đông | ||||
| cuộn dọc | 1 bộ | Beian , Sơn Đông | |||||
| Thùng lưu trữ cuối cùng | Tấm sắt 8m³ (xếp chồng lên nhau) sử dụng 5mm | 1 | Beian , Sơn Đông | ||||
| máy rung | 1.1KW | 1 | Tân Hương, Hà Nam | ||||
| số 8 | Hệ thống mạch không khí | Van điện từ | 4V310 | 2 | chiết giang | ||
| động cơ | Y132S1－2－5.5KWB3 | 1 | Beian, Sơn Đông | ||||
| Máy nén khí | 0,67/7－5,5KW | 1 | |||||
| xi lanh khí | 100×250 | 4 | |||||
| 9 | Hệ thống điều khiển điện | Thành phần điện tử | 1 | Chint Dexie |
Các thành phần điện có thể là tùy chọn Thông qua kết nối truyền thông 485 |
||
| Hệ thống điều khiển | 1 | Beian , Sơn Đông | |||||
| Máy tính chủ | 1 | lenovo | |||||
| Màn hình | 1 | lenovo | |||||
| biến tần | 3,7kw | 5 | Hải Lý Pù | ||||
| biến tần | 5,5kw | 2 | Hải Lý Pù | ||||
| 11 | tệp đính kèm | Những công cụ đặc biệt | 1 | Beian, Sơn Đông | |||
| hướng dẫn sử dụng | 1 | Beian, Sơn Đông | |||||
| Giấy chứng nhận phù hợp | 1 | Beian, Sơn Đông | |||||
Lưu ý: 1 Do cải tiến kỹ thuật, nguồn gốc của các bộ phận đã mua và mô hình các thông số kỹ thuật có thể thay đổi, nhưng các chức năng không kém hơn các bộ phận hiện có;
2 Bên mua cần chuẩn bị các phương tiện sau: móng bê tông của trạm trộn, nguồn cấp cho tủ phân phối điện của trạm trộn và nguồn chứa nước của trạm trộn;dầu cơ học cần thiết cho thiết bị và hệ thống chống sét cần thiết trong trạm trộn.
Cấu hình sản phẩm:
1, Hệ thống cung cấp hàng loạt: Hệ thống này bao gồm một phễu phân chia, một máy đo băng tải được điều khiển bằng tần số được điều khiển tốc độ và một băng tải.
2, Hệ thống cung cấp nguyên liệu xi măng: Hệ thống cung cấp nguyên liệu xi măng được cấu thành bởi một silo xi măng (phễu xi măng), một bộ cấp liệu cánh quạt đo tần số thay đổi được điều khiển tốc độ và một băng tải cân điện tử xoắn ốc.
3, Hệ thống cấp nước tự động: Hệ thống này bao gồm bình tích áp, bơm chìm, đường ống dẫn, van giảm áp, đồng hồ đo lưu lượng nước và vòi phun nước.
4, Hệ thống trộn: Trung tâm của hệ thống này là động cơ giảm tốc, và nó được bổ sung bởi một máy trộn liên tục trục ngang đôi.
5, Hệ thống thiết bị thùng lưu trữ: Hệ thống này bao gồm thùng lưu trữ xả kép, máy đai nghiêng và máy nén khí.
6, Hệ thống điện: Hệ thống này bao gồm tủ điều khiển vận hành và phòng vận hành.
7, Hệ thống điều khiển đo lường: Hệ thống điều khiển đo lường sử dụng các bộ phận điện tử của nhà sản xuất nổi tiếng trong nước, với điều khiển tốc độ chuyển đổi tần số và điều khiển máy vi tính với cả chế độ thủ công và tự động.Máy này được trang bị một silo xi măng số lượng lớn (bao gồm cả băng tải trục vít).Nếu người dùng có nhu cầu có thể trang bị thêm phễu xi măng đóng bao.
Trạm trộn đất ổn định, còn được gọi là trạm trộn đất ổn định cho đường cao tốc, là một thiết bị chuyên nghiệp để trộn các loại đất ổn định.Thương hiệu của máy trộn đất ổn định là Beian và số kiểu máy là WDJ300/WDJ400/WDJ500/WDJ600/WDJ700/WDJ800.
Nhà máy trộn đất ổn định của chúng tôi đi kèm với gói dịch vụ và hỗ trợ kỹ thuật toàn diện, được thiết kế để giữ cho nhà máy của bạn hoạt động với hiệu quả và năng suất tối đa.Hỗ trợ kỹ thuật và dịch vụ của chúng tôi bao gồm:
Chúng tôi cam kết cung cấp cho khách hàng dịch vụ và hỗ trợ kỹ thuật ở mức cao nhất, đảm bảo rằng Nhà máy trộn đất ổn định của bạn hoạt động với hiệu quả và hiệu suất cao nhất.Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về các tùy chọn dịch vụ và hỗ trợ kỹ thuật của chúng tôi.
